Промышленная архитектура

Промышленная архитектура

Конечным продуктом строительства является здание либо сооружение, удовлетворяющее нормативным и функциональным требованиям. Но как же перейти от этапа идеи до реализованного проекта с минимальными рисками, потерями качества, сохраняя при этом экономическую целесообразность проекта? Существует целый ряд инструментов, позволяющих удовлетворить данную задачу, но в данной статье речь пойдет про программное обеспечение Revit и его применение, в частности, в промышленном проектировании, которое успешно применяется в нашей компании на протяжении уже многих лет.

Revit может объединять в себе различные функциональные возможности, соединяя в себе архитектурное, конструктивное, проектирование инженерных систем, при необходимости добавляя элементам и конструкциям здания параметры времени и стоимости. То есть простыми словами Revit - это программа 3д- моделирования, которую можно также наполнять информацией, или совсем проще- это база данных для определенного здания, виртуальная копия объекта, позволяющая эксплуатировать модель на период проектирования, строительства и последующей эксплуатации здания.

Работа в Revit строится следующим образом:

  • моделирование здания либо сооружения
  • наполнение модели информацией
  • извлечение и организация информации в необходимом виде: оформление чертежей, спецификаций, ведомостей, которые неразрывно связаны с самой моделью, изменение модели здания влечет изменения в спецификациях, ведомостях, в обратную сторону связь также сохраняется и работает.

Промышленная архитектура объединяет в себе три основных направления деятельности: предпроекты и обоснование инвестиций; реконструкция, реновация модернизация и, конечно, новое строительство.

ПРЕДПРОЕКТЫ

Предпроектная документация — это комплект документов, своего рода прединвестиционное исследование, позволяющее заказчику оценить экономическую целесообразность проектной разработки, выяснить наиболее оптимальный вариант реализации проекта, то есть это возможность оценить все риски еще до начала разработки проектной документации.

Недавно мы пришли к тому, что классический метод проектирования в AutoCAD уже не может удовлетворить все желания заказчика на этапе предпроекта: необходимо зачастую в самые сжатые сроки предоставить проектные решения, наряду с визуализацией здания и обоснованием инвестиций для проектируемого объекта.

Revit позволил внедрить систему, позволяющая оптимизировать процесс работы и сократить трудозатраты. На текущий момент более 90% проектов выполняется в Revit, при этом мы наблюдаем такие положительные эффекты как: сокращение трудозатрат, повышение качества выдаваемого продукта, возможность использования файла предпроекта для разработки строительного проекта, ну и, конечно, заказчик получает визуализацию будущего здания еще на самой ранней стадии проектирования.

РЕКОНСТРУКЦИЯ

Реконструкция является, пожалуй, самым сложным видом деятельности в промышленном проектировании и здесь как раз вступает в игру параметр времени, нам необходимо обозначить для программы, какие конструкции у нас существующие, какие подлежат сносу, а какие конструкции проектируются вновь.

Если очень упростить, работы при реконструкции в ревите заключается в три этапа:

1)  Первый этап мало чем отличается от работы в автокаде: по результатам обследования и обмерочных чертежей мы моделируем существующие конструкции здания и задаем им параметр стадии возведения «существующий», то есть это существующие конструкции

2)  Вторым этапом у нас идет задание элементам, которые будут в процессе проектирования демонтироваться,  параметра стадии сноса.

3)  третий этап выполнения работы – это моделирование вновь возводимых конструкций и задание им параметра «Новая конструкция».

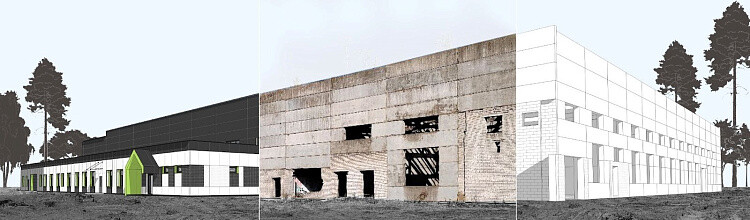

Таким образом мы получаем возможность автоматически собирать к ведомости демонтируемых и монтируемых конструкций, понять этапы выполнения работ, а также возможность наглядно посмотреть любое узловое сопряжение, посмотреть визуализацию здания до, во время и после реконструкции.

Самая основная деятельность, это, конечно, новое строительство

НОВОЕ СТРОИТЕЛЬСТВО

Кто знаком с проектированием промышленных зданий знает, что архитектура и конструктив здания строится вокруг технологии. Таким образом процесс проектирования производственного здания выглядит как бесконечный круг передачи задания от технолога к архитектору- к конструктору- опять к технологу и так до бесконечности. Когда основная технология здания готова, подключаются смежные специалисты инженерных сетей. Revit позволяет объединять всех этих специалистов, создавая общее рабочее пространство, и помогает своевременно видеть все изменения в здании. Как результат мы получаем полную модель здания с оборудованием, сетями, архитектурными и конструктивными элементами, при этом при помощи скриптов и плагинов есть возможность отслеживать и корректировать возникающие ошибки: коллизии, неточности, отследить, какие параметры у конструкций не заполнены.

Хотелось бы отметить, что для внедрения программы Revit требуются немалые ресурсы, однако, безусловно, будущее за развитием систем проектирования, мы живем в эру цифровых технологий и строительная отрасль не стала исключением, предоставив отличные инструменты для ее усовершенствования, а нам, проектировщикам, неограниченные возможности для сотворения задуманного.
